1.2 产品型号

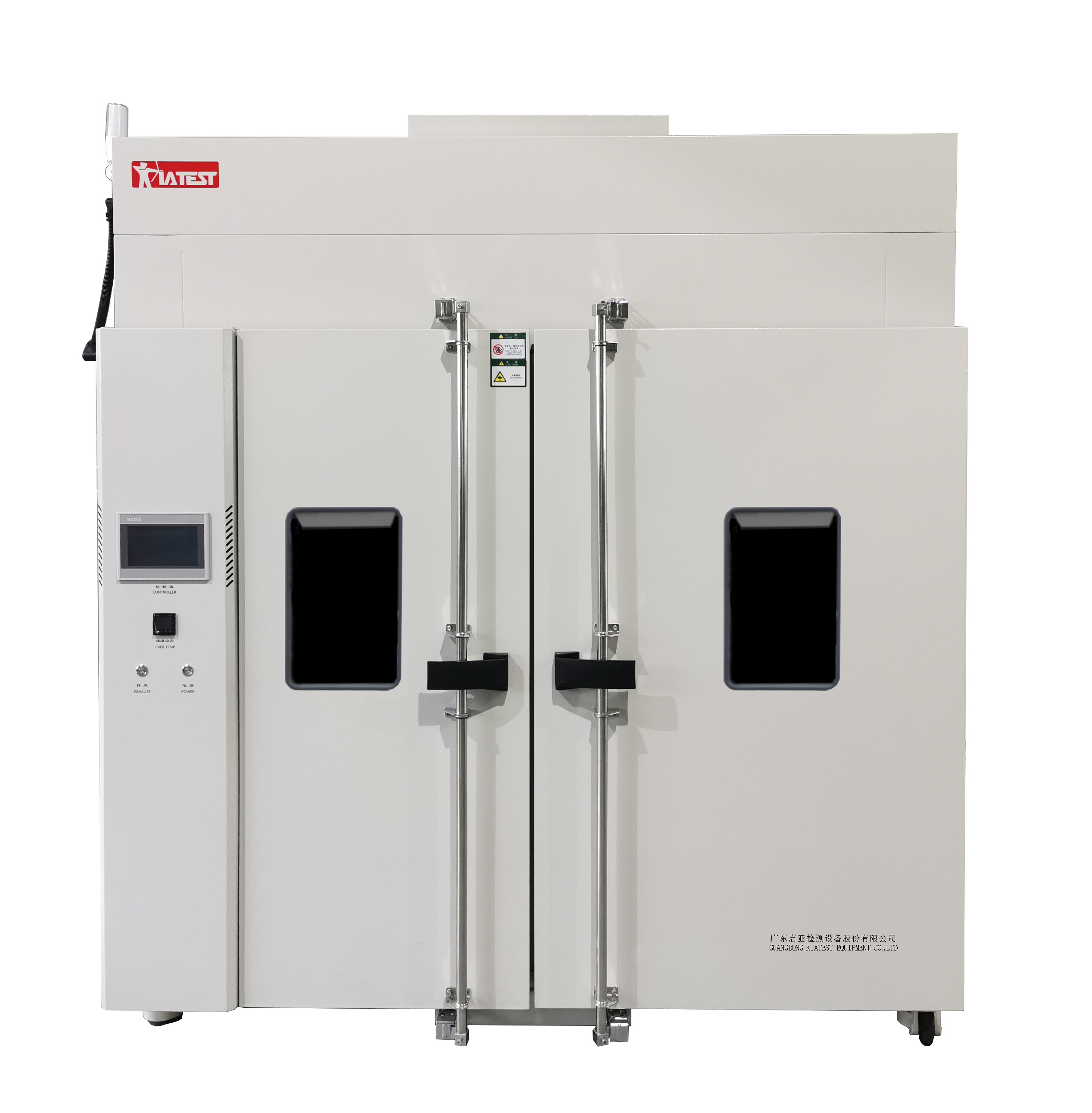

QHC-F-1000L

2.1 产品用途

本试验机主要用于电池进行过充过放 ，充放电测试中 ，将电池置于防爆箱中 ，外接充放电测试仪中 ，为操作人员及仪器进行保护 ，也可用做电池存储存放。本机测试箱体可根据测试需求进行定做!

2.2 适用产品

适用于棱柱形、袋装、纽扣和圆柱电池、单体电池、方形电池等

2.3 试验规则

用于电池在过充过放中防止电池的爆炸或者燃烧对试验人员产生不必要的伤害，通体采用钢质材料，质地强 ，防爆效果好。也适用于消费类电池使用（如手机电池、电子烟电池、纽扣电池、充电宝电池、一次性电池等或

单个电芯）

3.符合标准

GB31241-2022     IEC62133-2012    UN38.3   UL1642-2005

4.主要技术参数：

4.1 防爆机箱

内箱与外箱组合 ，带六个万向脚轮。

4.2 控制方式

开关按钮。（电源开关/电源指示/照明开关/排风开关）

4.3 机箱结构

双开门 ，外加防爆链条、双层钢化玻璃视窗两个 ，箱体背后开两个泄压门。设备采用无箱门及顶盖设计。

4.4 排烟方式

直排 ，手动开启 ，有外接预留。

4.5 照明功能

24V LED 门外部装 LED 灯,节能高亮度,方便观察测试区电池测试时状态。

4.6  内箱材质

内箱定制 12mm 钢板 ，防爆、耐高温、耐火烧、耐腐蚀。

4.7 外箱材质

冷轧钢板烤漆处理。

4.8  出风口

箱体背面,直径 150mm,有排风导筒 ，方便外接实验室大功率抽风机。

4.9  内箱底部

表面光滑，供推车自由进出。（推车自备或另购）

4.10 双观察窗

约 350mm*350mm；

4.11 双泄压口

约 300*300mm

4.12  内箱尺寸

W1000*D1000*H1000mm

4.13 外尺寸约

W1200*D1500*H1500mm（具体以实物为准）

4.15 设备电源

AC 220V±10% 50HZ；

4.16 设备功率

3.0KW；

4.17 机台重量

约 1000KG

4.18 机台侧面

测试孔Φ100mm ，左侧2个，附不锈钢孔盖；

4.19 机台背后

 直径 150mm,可接排风导筒；

4.20 主要配件

按国产标准配件

名称                            品牌                              产地                          定制工艺

控制开关

L38

深圳

交流接触器

正泰

浙江

防爆箱

定制

东莞

精密焊接

电线

珠江

广州

5.安装必备条件：

5.1.重要申明

下述条件是正常安装和使用所必须具备条件 ，除特别说明外 ，均由乙方提供或保障；

5.2.空间要求

就位搬运、安装占地尺寸及放置环境要求；

5.3 就位通道

按试验箱外形尺寸能够通过 ，须注意转角、进门尺寸、电梯尺寸等特别节；

5.4 楼层位置

针对楼上场地或地下空置的安装现场 ，场地地面承重要求≥300kg/m2；

5.5 占地及周边相关尺寸

 a. 设备周围维护空间 ，按 A： ≥60cm B： ≥60cm C:  ≥ 120cm D:  ≥  1500px；

b.    地面平整 ，通风良好 ，不含易燃易爆腐蚀性气体和粉尘；

5.6 试验箱使用环境其他要求

环境温度要求 ：0～40℃;

湿度要求： ≤70％RH；

气压要求 ：86KPa～ 106KPa；

电磁环境 ：附近没有强电磁辐射源；

5.7 试验箱安全存放条件

试验箱不使用时 ，应保持试验箱的储存环境始终＞0℃;
