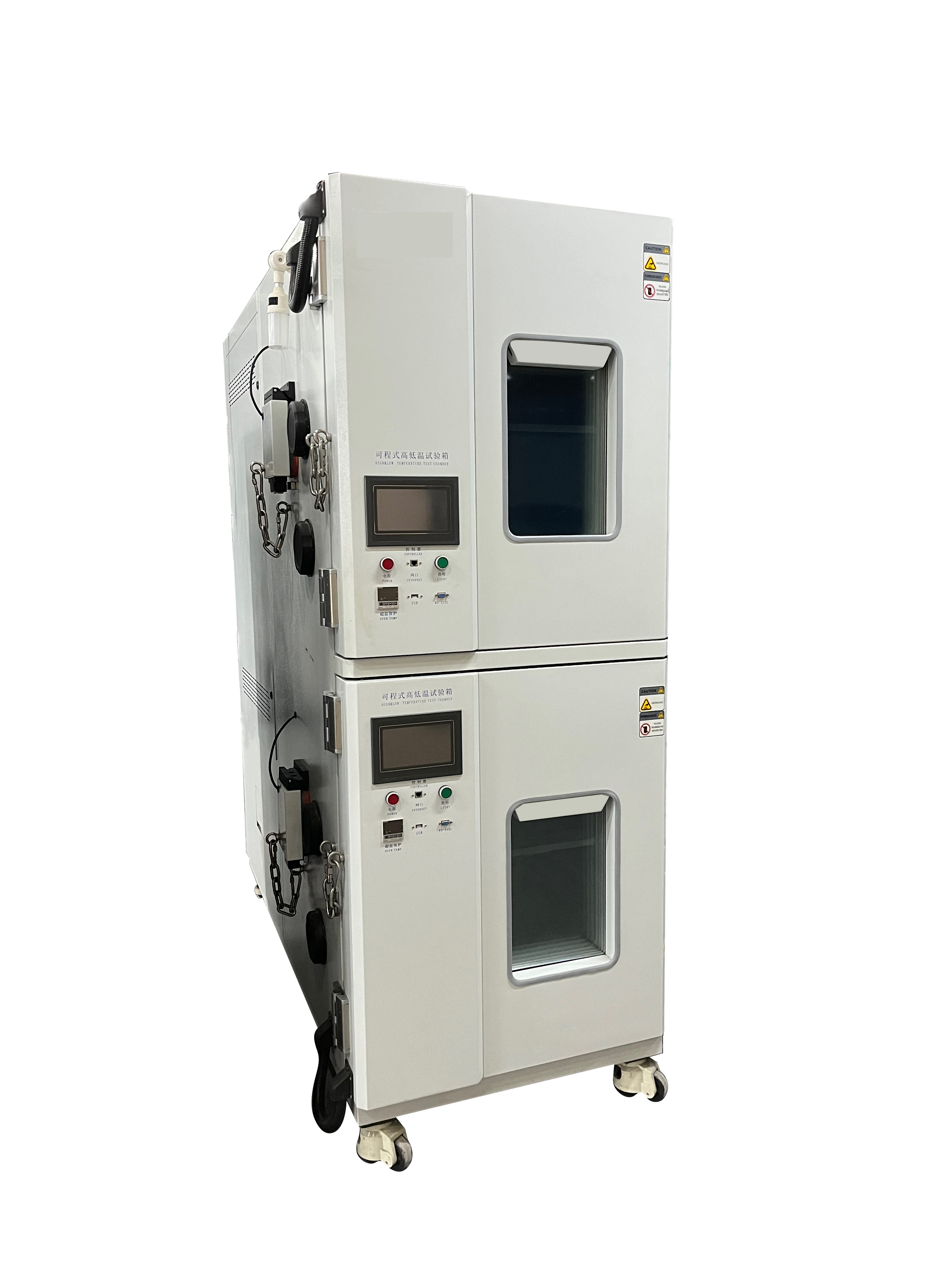

1. 产品名称 | 防爆双层高低温试验箱 |
|
2. 产品型号 | QY-FB2-408L |
|
3. 试样限制 | 本试验设备禁止： ①易燃、易爆、易挥发性物质试样的试验或储存 ②腐蚀性物质试样的试验或储存 ③生物试样的试验或储存 ④强电磁发射源试样的试验或储存 |
|
4. 试验说明 | 试验箱设计为整体式上下二个试验室结构，一个箱体配有2个隔层架。 |
|
5. 容积、尺寸和重量 |
|
5.1. 标称内容积 | 408L |
|
5.2. 内型尺寸 | W600 * H850 * D800mm |
|
5.3. 外型尺寸 | W800 * H1900 * D1700mm（以实际设计尺寸为准） |
|
5.4. 重量 | 约50㎏/层 |
|
5.5. 功率 | 约7KW |
|
6. 性能 |
|
6.1. 测试环境条件 6.2. 测试方法 6.3. 控制方式与特点 | 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下 GB/T 5170.2-2008温度试验设备；GB/T 5170.5-2008湿热试验设备 平衡调温调湿控制系统（BTHC），以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。该恒温恒湿装置的制冷、加热、除湿、加湿、补充加湿水等完全自动控制 |
|
6.4. 温度范围 | -50℃→+150℃（可任意设定） |
|
6.5. 温度波动度 | ±0.5℃ |
6.6. 温度偏差 | ±1.0℃ |
6.7. 计量测规范 | 量测SENSOR 置放点,离内箱壁内尺寸1/10 处 |
6.8. 升温时间 | 3-5℃/min，-40℃一+150℃ 非线性升温 ，空载 |
6.9. 降温时间 | 1℃/min，+150℃一-40℃ 非线性降温 ，空载 |
6.10. 负载情况 | 无 |
6.11. 满足试验标准 | ①GB/T 2423.1-2001 试验A：低温试验方法 ②GB/T 2423.2-2001 试验B：高温试验方法 ③GJB 150.3-1986 高温试验 ④GJB 150.4-1986 低温试验 ⑤IEC68-2-1 试验A：寒冷. ⑥GB 11158《高温试验箱技术条件》 ⑦GB/T 2423.2《电工电子产品基本环境试验规程试验B：高温试验方法》. ⑧GB/T2423.4-93《电工电子产品基本环境试验规程》试验Db交变湿热试验方法 ⑨GB/T2423.3-93《电工电子产品基本环境试验规程》试验Ca：恒定湿热试验 GB/T 36276-2018 A.2.6 高温充放电性能试验 GB/T 36276-2018 A.2.7 低温充放电性能试验 GB/T 36276-2018 A.2.10 储存性能试验 |
7. 结构特征（试验箱设计为整体式试验室结构） |
7.1. 保温围护结构 | ①外壁材料：冷轧钢板烤漆. ②内壁材料：不锈钢板SUS﹟304 ，外加9493粉体烤漆 ③箱体保温材料：耐高温硬质聚氨酯泡沫. ④箱门保温材料：耐高温硬质聚氨酯泡沫. |
7.2. 空气调节通道 | ①台湾产恒温恒湿箱专用耐高温不锈钢长轴马达2台/60W，多翼式风轮风量大，噪声小 ②加热器、蒸发器、压力平衡口、可调式百叶导风板、温度传感器. |
7.3. 试验箱标准配置 | ① 视窗250x250x40mm 3层真空钢化玻璃. ②杠杆式省力门把手. ③门铰链:SUS #304进口铰链 ④箱内节能灯：高亮度低能耗LED节能灯 ⑤不锈钢SUS #304带孔绝缘板置物架2片，单层最大承重50KG. ⑥不锈钢SUS #304可调整间距置物架轨道2组 ⑦引线孔：φ50mm 2个，每层各开一个。 |
真空玻璃 | 不锈钢置物架 | Φ50穿线孔 |
7.4. 箱门 | ② 单片门,由左至右开启（面对箱体正面时）。 ②配观察窗W250x250㎜除雾钢化玻璃、飞利浦照明灯. ③窗框/门框防凝露电热装置. |
7.5. 控制面板 | 7寸控制器显示屏、超温保护设定器、USB接口、RS232通讯接口 |
7.6. 机械室 | 制冷机组、压缩机接水盘、排压装置 |
7.7. 配电控制柜 | 配电板、散热风扇、总电源开关装置 电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB50052,《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计规范化 |
7.8. 电源线孔及排水孔 | 位于箱体背面 |
7.9. 万向脚轮 | 底部配有4个万向脚轮，可活动脚轮及可调固定位置，方便移动和固定位置 |
7.10. 防爆泄压 | 箱体的箱门两端都加有防爆链条，箱体的侧边开有防爆泄压孔，当测试过程中，电池爆炸产生的威力将箱门冲开之后，能有效的起到缓冲作用。 |
7.11. 烟感系统 | 高速响应的烟感侦测系统， 响应时间＜10 秒，一线知名品牌； 配备CO2灭火器； |
8. 制冷系统 |
8.1. 冷凝器散热装置 | 欧美高效率省电型超低温冷冻系统 |
8.2. 发热负载调节 | ① 采计算机自动调整冷煤流量，有效带走待测品发热负载与德/日技术同步. ②比传统设计,控制稳定性与再现性高且达到省电、低湿之超效能. |
8.3. 制冷压缩机 | 制冷压缩机采用TECUMSEH（法国泰康）（2台）低温压缩机组成复叠式制冷系统。泰康压缩机具有结构紧凑，振动小、噪声低，能效比高，低温工况制冷量大等特点, 优化设计的制冷系统有利于降低运行费用，增加可靠性。 |
8.4. 高效率组件 | ①冷凝器﹑蒸发器采AC&R 复式扰流型铝鳍片装置. ②节流装置均采用进口弛名制冷配件。 |
8.5.膨胀系统： | 容量自动控制节流降压之冷冻统，采用多回路控制，针对不同温度采用不同的自动膨胀阀来控制冷媒流量，从而达到精确控温降低能耗。 |
8.6. 蒸发器 | 鳍片式多段式自动负载容量调整 |
8.7. 制冷机控制方式 | ①控制系统的控制器根据试验条件自动调节制冷机的运行工况. ②蒸发压力调节阀. ③压缩机回气冷却回路 ② 制冷机系统设计有避震管等减振、降噪措施 |
8.8.制冷剂 | 杜邦R404a（臭氧耗损指数均为0）有效保护大气层溴气层含量，支持环保事业 |
9.电气控制系统 |
9.1.控制器型号 | 触摸屏控制器 |
监视主画面 |
9.2.温度控制器 | 采用原装进口7英寸微电脑彩色液晶显示触控式莹幕直接按键型,中英文表示之广视角,高对比功能之温度同时可程控器,具100组程序12000段次记忆,每段999Hour59Min,可任意分割设定,并附多组PID控制功能. |
9.3.控制器规格 | .精度: 温度±0.1%+1digit F.S, 湿度±1%R.H.+1digit F.S. .分辨率:温度0.1℃或湿度0.1%R.H. .温度斜率:0.1～9.9℃可设定 .湿度斜率:00～99%(RH)可设定 .具有上下限待机及警报功能 .两种温湿度入力信号选择PT 100Ω或mv二种选择 .温湿度变换出力:10mv/1℃, 10mv/1%RH .9组P.I.D控制参数设定,P.I.D自动演算 .干湿球自动校正 |
9.4.画面显示功能 | 采画面对谈式,无须按键输入,屏幕直接触摸选项. 温度设定（SV）与实际（PV）值直接显示. 可显示目前执行程序号码,段次,剩余时间及循环次数. 温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能. 具单独程序编辑画面,每页最少可输入5个段次温湿度及时间. 中英文可任意切换。 屏幕可作背光调整.屏幕显示保护功能可作定时，TIMER或手动关闭设定. |
9.5.程序容量及控制功能 | 可使用的程序组:最大100个PATTEN。 可使用的记忆容量:共12000 SEGMENTS。 可重复执行命令:每一个命令可达999次。 程序之制作采对谈式,具有编辑、清除、插入等功能。 SEGMENTS时间设定0～999Hour59Min。 具有断电程序记忆,复电后自动启动并接续执行程序功能。 具RS-485通讯接口。 程序执行时可实时显示图形曲线。 具有预约启动及关机功能。 按键及画面锁定（LOCK）功能。 |
9.7.加热器 | 鳍片式散热管镍铬合金U型高效加热器，自动演算高精确度PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量相当，故比传统ON/OFF控制省电约10% |
10.安全保护装置 |
10.1报警方式 | 当试验箱发生故障时提供以下安全保护，并发出声光报警 |
10.2人身安全防护 | 漏电断路器； |
10.3试验箱 | 超温保护器 过零点闸流体功率控制器 加热及加湿器空焚防止保护器 水箱缺水保护 欠相逆相保护开关 压缩机高压保护开关 压缩机过热保护开关 压缩机过电流保护开关 无熔丝开关 陶磁快速保险丝 须满足国家电工安全标准，布线规范，各接线埠均有明确标示，无裸露； |
10.4产品安全防护 | 总电源相序和缺相保护 漏电保护 加热管无风干烧保护 过载及短路保护 |
11.选购附件(功能) 下列的附件(功能)单独报价，需要在合同或技术协议上特别说明 |
11.1电源线缆 | 五芯（三相四线+保护地线）电缆2.5米1条（可依客户要求付费提供延长） |
11.2引线孔 | 引线孔有直径φ50mm（标准型）、φ80mm、φ100mm、φ120mm规格，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制 |
11.3加重型样品架 | 有承重50kg/层，80kg/层，100kg/层（箱内样品架累计总承载不超过200kg） |
11.4记录仪 | 选购件：无纸记录仪。（选购件） |
11.5集中监控软件 | 用于远程集中监控，随软件（集中监控软件）配RS-485/RS-232转换器1个软件使用环境：IBM PC兼容机，PⅡ以上CPU，128M以上内存，简体中文Windows2000或简体中文WindowsXP操作系统 |
11.6远程控制 | 局域网监控系统（选购件） |
12.运输 | 试验箱为整体式，整体运输 |
12.1尺寸 12.2重量 | 最大运输尺寸（不含包装）：参见 “外形尺寸” 最大运输重量（不含包装）：参见 “重量” |
13.使用条件 | 由用户保证下列各项条件 |
13.1安装场地 | 地面平整，通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间
|
13.2环境条件 | 温度：5℃～35℃ ②相对湿度：≤85% ③气压：86kPa～106kPa |
13.4供电条件 电源 电源容量 最大电流 电源开关 | AC380V 三相四线+保护地线 电压允许波动范围：AC（380±38）V 频率允许波动范围：（50±0.5）Hz 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用 约7kW 10.0A 20.0Ａ |
13.6对储存环境的要求 | 设备不工作时，环境的温度应保持0℃～+45℃以内 当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道 |
