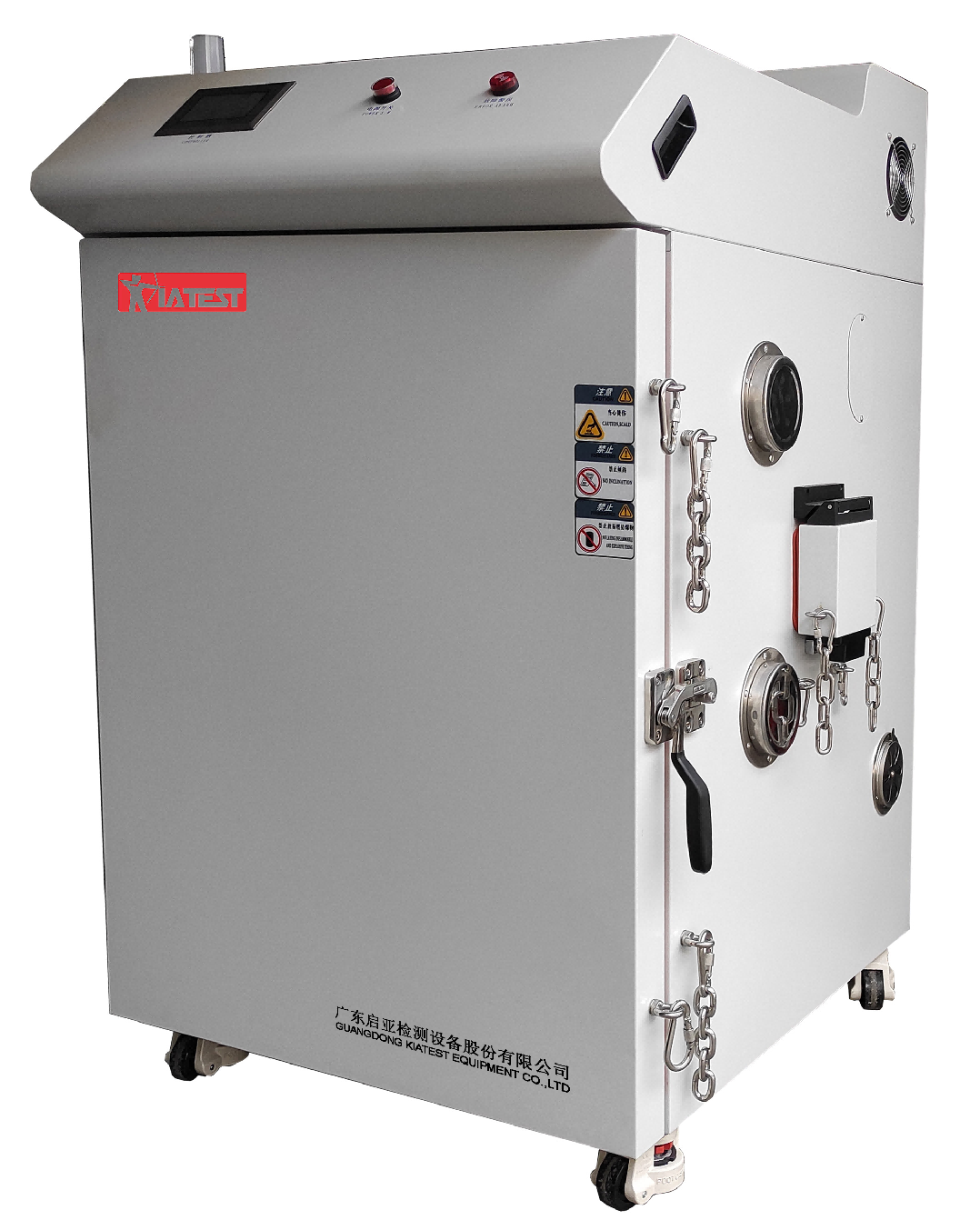

5.1结构方式 | 1、试验箱设计为整体式结构 ，箱内设计顶部有循环风道、顶部加热器，彩虹机械温限保护， 消防等构造； 2、设备门上为控制系统，控制器，电子温限保护，电源，灯蜂鸣器等； |
5.2外壳材料 | 采用优质冷轧镀锌钢板（厚度1.2mm）加工成型，表面经酸洗磷化处理后喷塑。 |
5.3 内体材料 | 国际通用 SUS304#（厚度 1mm） 不锈钢板整体焊接及内部加强结构件。 所有接 缝TIG 需连续焊接，能确保长期试验后不出现泄漏现象。 |
5.4绝热材料 | 采用≥100mm 的特级玻璃纤维保温布， V0 级别的耐燃防火，并符合环保要求， 确保箱温度保持在常温范围。 |
5.5控制操作面 板 | 操作面板：位于箱体上部，应具备控制器， 蜂鸣器， 电源开关，电源指示 灯，电子温限器等 |
5.6大门 | 1、单开门设计，不锈钢大合页，加装防爆链条(φ8mm）。 2、门与箱体之间采用双层耐 400 度硅橡胶密封条，耐高低温，抗老化，密封 性能良好。 |
5.7大门把手 | 采用 304 锻造扣拉式结构， 不锈钢直径φ8mm 防爆铰链 2 条，右开门式杠杆把手，开关方便、轻松，美观大方。 |
5.8 移动装置 | 福马轮四只移动脚轮。（高度可调） |
5.9 定位校平装 置 | 设置有专用定位水平仪装置，保证试验箱能平稳工作。 |
5.10 工作室底板 | 底板承重≥100kg （均匀负载）。 |
5.11 搁板 | 不锈钢样架 2层，间距可调，搁板承重≥20Kg/层（均匀负载）。 |
5.12防爆泄压口 | u 腔体设计 1 套 250mm×250mm 的机械式防爆泄压口，当箱内压力急剧升高时自动打开释放内部压力，防止箱体变形。 u 防爆泄压口开启侧安装 2 条防爆链，使防爆泄压口的开启角度小于45度 |
5.13灭火装置 | 每个腔体安装 1 套烟雾报警器（共 2 套），对被测试品燃烧起火产生的烟雾进行检测、自动报警； |
5.14消防灭火 | u 设备安装 1 套安装灭火系统，当烟雾报警时自动启动或人为手动开启。 u 喷头材质为不锈钢，安装在箱体顶部中央位置（每个工作舱 1 个喷嘴）。 u 灭火采用 水喷淋，喷淋完成后，自动排水。 u 客户自备排水管道 |
6、空气调节系统 |
6.1 调控方式 | 空气强制循环平衡调温。 |
6.2 循环装置 | 采用 1 台离心式风机，长轴外置电机驱动。 |
6.3 加热方式 | 采用优质镍铬合金电热丝式加热器， PID 调节，执行元件：固态继电器；即 PID+SSR；加热器安装在风道风板内，对工作室内试品不直接辐射。 |
6.4 巡风方式 | 经过以往数据所得， 风速越低对所测产品的干扰越小， 上下层数值越接近。所 测产品风口直吹损耗越大，上层与下层数据波动巨大，参考价值低。 |
7、测控系统 |
7.1 控制器 | 自主研发 |
7.2 温度传感器 | 温度：采用 A 级高精度 Pt1000 铠装铂电阻； |
7.3 主要执行 电器 | l 交流接触器：“施耐德” l 断路器：“施耐德” l 热继电器：“施耐德” l 小型继电器：“欧姆龙” l 固态继电器：台湾“阳明” l 相序保护器：“施耐德” | |
7.4 控制器界面 | 彩色触摸式界面和高性能可编程控制器(PLC)，控制器具有一级密码保 护功能，输入不同的密码具有不同的操作权限，避免人为触摸而停机。 |
7.5 显示方式 | LCD 彩色液晶显示，触摸控制。中英文界面相互切换。 |
7.6 显示精度 | 温度 0.01℃,时间 1min。 |
7.7 程序容量 | 可设置 120 个程序组， 单个程序最大设置 100 段， 可设置多个循环（整 体 循环与段循环），程序之间可以链接。 |
7.8 运行方式 | 程序运行方式，恒定运行方式。 |
7.9 数据显示 | 设备具有年、月、日及时间显示， 设备总的运行时间、程序段运行时间显 示。 |
7.10 故障信息 | 显示故障状态、可能原因分析。 |
7.11 定期保养 讯息 | 定期弹出日常维护保养和定期维护保养项目表，提醒和指导操作人员定期 进行设备的保养。 |
7.12 控制功能 | 上下限温度保护功能（声光报警装置） ，控制系统还具备自检测、自 诊断功能， 自动进行故障显示、报警； 自动运行和停止的定时功能； 自 诊 断功能，具有多种断电恢复模式，试验完成后具有自动停机并声光提示。 |
7.13 数据记录 方式 | 1、PLC 具有带电池保护的 RAM，可保存设备的设定值和采样值； 2、通过 USB 接口 U 盘存储，存储采样间隔时间可以设置按每 1 分钟一次，能存储 5 年以上的试验数据； 3、通过专用触摸屏，可随时调取查询所存储记录中某一时段的数据， 4、支持 U 盘热插拔及直接下载到 U 盘的功能；并可拷贝数据或通过 PC 机 直接显示和打印试验数据／曲线。 |
7.14 设备运行 指示灯 | 大门观察窗上部的指示声光报警， 可显示设备运行、停止、报警三种状 态。 |
7.15 远程监控 | 配标准以太网计算机接口及专用通讯软件一套，可实现 PC 机与控制器双 向传输，开放数据传输协议；监控软件拥有 PLC 控制器的全部功能，可显示温度的 SV、PV 曲线，并有保存和打印试验记录功能，连机后可通过计算机对设备实现运行，温度等参数的连续监控。（最大可联机 32 台设备） |
7.16 通讯要求 | 1、以太网，USB,R232 通讯接口。每五台为一组，共一台华为交换机(千兆） 2、所有设备具备联网功能，所有数据汇集集控中心。 |
8、安全保护功能 （以下安全保护一旦发生故障，系统在切断电源的同时声、光报警并给出提示信息） |
8.1 | 可靠的接地保护装置； |
8.2 | 漏电/断路保护； |
8.3 | 加热器短路保护； |
8.4 | 循环鼓风电机过载保护； |
8.5 | 工作室独立超温、声光报警； |
8.6 | 实验舱超温、超压保护； |
8.7 | 制冷机过载、过流保护； |
8.8 | 电源欠压、过压、缺相保护 ； |
8.9 | 需有操控面板外的独立超温保护器 |
9、主机和随机附件及试验软件 |
9.1 产品合格证 | 1 张 |
9.2 产品使用说明书 | 1 套 |
9.3 电气原理图 | 1 套 |
9.4 高温系统原理图 | 1 套 |
9.5 保修卡 | 1 份 |
9.6 上位机通讯软件 U 盘 | 1 套 |
9.7 搁板 | 2 块 |
9.8 电源线 | 五芯（三相四线+保护地线）电缆 1 条 |
9.9 使用电压 | AC 380V±10%、50 Hz、三相四线+接地线。 |
9.10 使用环境温度 | 0～40℃。 |
9.11 计量规范 | (JJF1101-2019<<环境试验设备温度、湿度参数校准规范>>) |
9.12 计量合格 | 第三方具备 CNAS 资质的计量机构计量校准合格为验收合 格。 |
