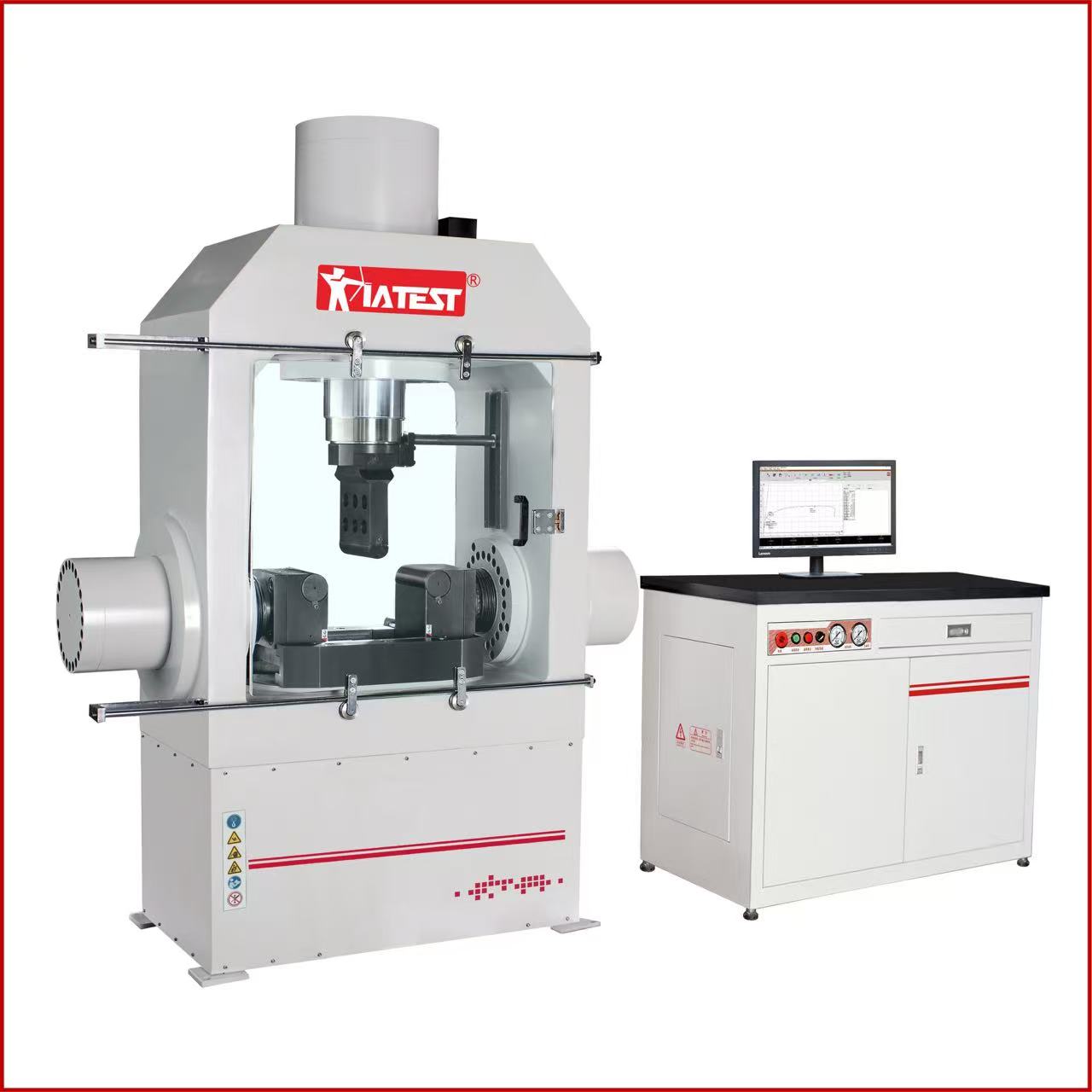

一、设备名称：微机控制电液伺服压力试验机

二、设备型号：BHT5505

三、设备简介：

BHT5505型弯曲试验机采用液压加荷与微机系统相结合的技术，由一个垂直油缸将试样弯曲到一定角度后，再由两个相对的水平油缸将试样弯曲到需要的角度。试验机采用整体框架式结构，直接利用主活塞的下降来实现试样的弯曲，并通过左右活塞的工作可以实现试样的180°弯曲，操作方便、高效。具有如下特点：

1.负荷测量:采用高精度传感器,确保高精度,高可靠,一致性好。

2.位移测量:采用光电编码器,精度高,稳定性好。

3.结构紧凑:垂直油缸和水平油缸合理布置在一个刚性框架上，操作空间分布合理，符合人机工程学原理。

4.多重保护:具有软件、硬件双重过载保护。

5.参数求取:可根据客户要求自动求取。

6.试验数据实现数据库化管理，并可导出试验报告到Excel。

7.精确同步性：全行程内同步误差小于2%。

该试验机主要用于金属材料的试验性弯曲或工艺性弯曲，可实现等速率加荷、等速率位移等控制过程，并可在一次试验中实现力、位移两段控制，各控制之间可平滑转换。该弯曲试验机是钢铁行业、工矿企业、商检仲裁、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

四、设备功能：

金属弯曲试验：满足GB/T 232-2010金属材料弯曲试验规定要求；

试验机具有全自动弯曲试验和手动试验功能，可自由切换；

五、设备标准技术参数：

1、最大垂直推力：500kN

2、最大水平推力：400kN

3、试验机级别：1级

4、主机结构：整体框架结构

5、试验力分辨力：单向满量程的1/500000（全量程只有一个分辨力，不分档，没有量程切换冲突）

6、同步精度误差：＜2%

7、位移测量分辨力：0.013mm

8、位移示值相对误差：±1%

9、加荷速率范围：0.02%—2%FS/s

10、支辊规格：φ50×200mm

11、弯心规格：φ2—φ36mm

12、最大跨距：360mm

13、垂直油缸压缩速度：250 mm/min

14、主活塞最大行程：320mm

15、水平油缸压缩速率：2×240mm/min

16、主机外形尺寸：1600×530×2200mm

17、油源外形尺寸：1150×600×900mm

18、主机重量： 约2800kg

19、总功率： 5kW（380V）+2kW（220V）

20、电源：三相五线制，50Hz

六、设备标准配置

1、弯曲试验主机一台（三油缸型）

2、进口电液伺服阀MOOG一只

3、Pioneer4.0全数字控制器一套（基于DSP全数字闭环电气系统）

4、7.5升/分钟油源一台

5、高精度柱式负荷传感器负一只

6、日本内密控位移传感器两只

7、联想计算机一台

8、弯芯一套（弯芯规格可根据使用要求定制）

9、随机工具一套（弯心更换专用工具）

10、中文版Test Pioneer4.0试验软件一套
