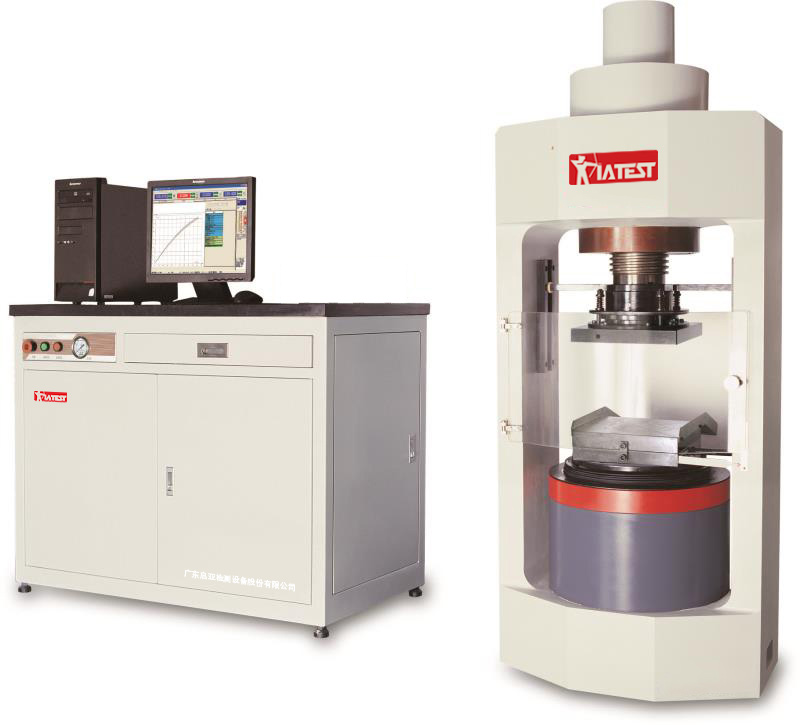

一、设备名称：微机控制电液伺服压力试验机

二、设备型号：YAW5306

三、设备功能：

1、YAW5306系列微机控制电液伺服压力试验机是我公司的新一代液压产品，具有力闭环的伺服控制功能，能够实现等负荷加载。

2、试验力全程不分档，全程一个分辨力。试验力分辨力优于15N、试验力示值相对误差±1%以内、试验量程范围1 ％－100％FS。

3、电气控制、软件操作满足GB/T 50081－2002普通混凝土抗压强度试验方法，尤其适合于要长时间连续工作的试验场所。

4、可实现长时间保持载荷、保载精度高，可设定复杂的压缩试验程序。

5、配置相应夹具可满足其它标准的抗压试验要求。

6、试验数据可通过数据接口传输给网络，相关要求：我们软件中可以根据用户明确的要求预先提供网络接口；如果涉及派出软件人员到用户现场服务需要收取相应费用；我们只协助用户进行联网工作，不承担和相关网络公司进行协商协调的责任。

四、技术参数

1、最大试验力：3000kN

2、试验机级别：1级

3、有效测力范围：最大负荷的1%～100%

4、试验力分辨力：300000码，全程不分档，全程一个分辨力

5、试验力示值相对误差：±1%

6、加荷速率：600N/s～60kN/s

7、上下压板间距离：400mm

8、压板尺寸：220*220mm；

9、立柱间距：440mm×440 mm

10、工作活塞最大行程：200mm

11、活塞位移速度： 60mm/min

12、油泵额定流量：7.5L/min

13、液压源外型尺寸：1150×600×900(mm)

14、主机外型尺寸：740×740×1630（mm）

15、总功率：4.5kW（380V）+1.5Kw（220V）

16、电源：三相五线制

17、重量：约3000kg

五、设备标准配置

1、主机一台(3000kN四柱式压力机主机)

2、Φ300mm压缩球头 一套

3、伺服阀一只（ATOS）

4、全数字控制系统一套

5、7.5升/分钟油源一台

6、3000kN负荷传感器一只（高精度柱式负荷传感器KELI）

7、Φ220组合垫块一套

8、压缩防护罩一套

9、落灰斗一只

10、随机工具一套

11、联想商用计算机一台

12、TestPioneerV4.0、压缩试验软件一套

六、以下配置不属于标准配置(由用户自备)：

1、N46号抗磨液压油75升

2、打印机一台（联想彩色喷墨打印机）
