全自动引伸计
1.机器名称：全自动引伸计
2.机器型号：KAE202
3.机器用途：
全自动引伸计是配合万能试验机使用，主要是对材料拉伸试验过程的试样变形进行自动跟踪测量的装置。全自动引伸计的测量分为纵向测量部分和横向测量部分，全自动引伸计纵向测量部分能够自动调节标距，自动夹紧或松开试样，实现对试样长度方向变形的测量。全自动引伸计横向测量部分能够自动对试样进行宽度方向的夹持和松开，实现对试样宽度变形的测量。根据测量值可以求取试样的弹性模量、断后伸长率、以及金属薄板和薄带塑性应变比（r值）、拉伸应变硬化指数（n值）等。
全自动引申计是对测试条件苛刻，精度高，连贯强的试验装置。配气动平推夹具对塑料样品进行测试，可消除人为干预试验，求得测试最佳结果。尤其对拉伸过程中，求取拉伸模量、N值、R值，效果尤为明显。
4.特点：
4.1全自动引伸计测量部分的夹持臂可以根据试验的设置，自动夹紧或松开，省去了人工装卸引伸计的麻烦和由此产生的误差。
4.2全自动引伸计结构的独特设计，可以跟踪到试样断裂而不会损坏引伸计；
4.3采用进口光栅位移计，分辨力可达到0.05μm；
4.4全自动引伸计纵向测量部分的标距在15mm-200mm范围内，可以根据软件设置自动调整；
4.5纵向测量夹持臂刀口的特殊设计，可以很好的满足板材和棒材试样的需要；
4.6可以准确测定金属薄板和薄带塑性应变比（r值）；
4.7可以准确测定金属薄板和薄带拉伸应变硬化指数（n值）。
4.8气动平推夹具，方便夹持式样，使其居中，避免式样倾斜，导致应力集中，影响试验结果。
4.9气动平推夹具，有稳定的夹持力，使拉伸过程中保持高压不松动。
4.10软件实时接收全自动引申计采集的数据，实时反映拉伸过程，绘制曲线。
4.11软件可与全自动引申计形成闭环，控制拉伸速度，完成特殊试验要求。
5.主要配置
5.1高精度海德汉光栅位移计2只；
5.2MAXON直流电机（带减速箱）2台；
5.3SAYAMA直流微型电机（带减速箱）2台；
5.4全自动引伸计纵向测量装置一台；
5.5全自动引伸计横向测量装置一台；
5.6钛镁合金夹持臂2套；
5.7引伸计支架一套。
5.8镁合金气动平推夹具（上下各一套）
5.96.技术参数

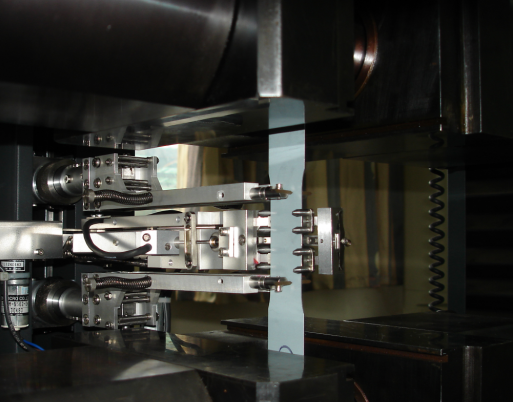

规格 参数项 | 臂长450mm全自动引伸计 | 备注 |
纵向测量部分 | 标距范围（mm） | 15 ~ 200 | 无级可调 |
标距相对误差（%） | ±0.5 |
|
变形测量范围（mm） | 0-100 |
|
分辨力（μm） | 0.25%或0.5μm，取大值 |
|
精度误差 | 变形为 0-0.3mm时， <0.0015mm 变形为0.3-80mm时，<0.5% |
|
夹持厚度或直径范围（mm） | 板材0.2-40；棒材Ф2-Ф40 |
|
横向测量部分 | 试样宽度（mm） | 12～25 |
|
试样厚度（mm） | 0.2～5 |
|
变形测量范围（mm） | 0～8 |
|
分辨力（μm） | 0.25%或0.5μm，取大值 |
|
精度误差 | 变形为 0-0.3mm时， <0.0015mm 变形为0.3-8mm时，<0.5% |
|
夹持力 | 25 cN | 式样无损 |
注：1、客户选用全自动引伸计时，可单独选用纵向测量装置，也可横向、纵向测量装置同时选用；
2、当横向和纵向引伸计装配在一起，且同时使用时，纵向引伸计的标距范围为：50mm～200mm。
本引伸计测量精度高，满足GB/T12160-2002标准中规定的0.5级引伸计的要求。
