1.设备总述

1.1.名称、型号及规格

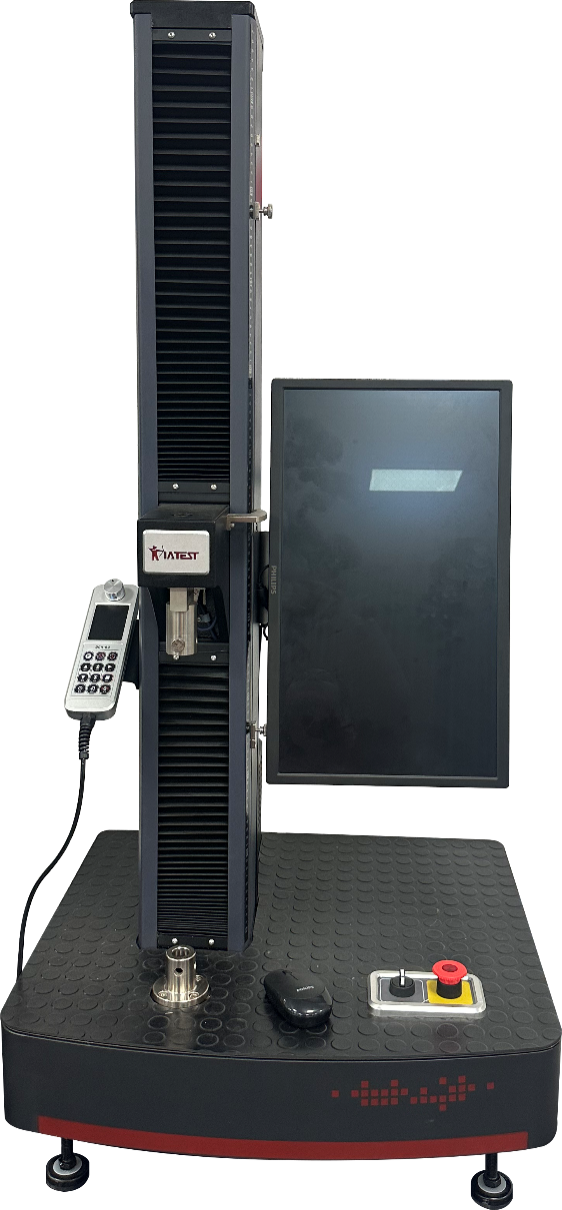

名称：微机控制电子万能试验机

型号：KEM503A

规格：最大负荷5kN

1.2.功能总述

KEM503A台式微机控制电子万能试验机主要用于金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大载荷、抗拉强度、弯曲强度、压缩强度、剪切强度、弹性模量、断裂延伸率、屈服强度等参数。根据国家标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。

主机为台式结构，中横梁采用高精度的导杆导向，具有很高的刚性和良好的线性运动特性。此外，可配置高低温环境箱或高温炉及相关工装夹具、变形测量等附件，几乎可以满足客户所有需求。

配套的灵活易用的TestMaster软件，使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。

相关标准

GB/T 16491-2008《电子万能试验机》

GB/T 2611-2007《试验机通用技术条件》

JJG 475-2008 《电子万能试验机检定规程》

GB/T 228.1     《金属材料拉伸试验第1部分：室温试验方法》

GB/T 21120-2018 水泥混凝土和砂浆用合成纤维

GB/T 14344 化学纤维 长丝拉伸性能试验方法

GB/T 39147-2020  混凝土用钢纤维

注：所引用的标准均为出版日时生效的最新标准。

1.3.技术指标

规格型号 KEM503A

最大负荷（N） 5000

试验空间 单空间

试验机级别 0.5级

试验力测量范围 0.4%-100%FS

试验力示值相对误差 ±0.5%

试验力分辨力 1/500000FS

变形测量范围 0.2%-100%FS

变形示值相对误差 ±0.5%以内

变形分辨力 1/500000FS

位移示值相对误差 ±0.5%以内

位移分辨力 0.05μm

力控速率调节范围 0.005-5%FS/s

力控速率相对误差 设定值的±1%以内

数据采集频率 120Hz

闭环控制速率 1200Hz

横梁移动速度调节范围(mm/min) 0.001～500

横梁移动速度相对误差 设定值±0.5%以内

横梁行程（mm） 700

试验宽度（mm） 420

外形尺寸（mm) 630（W)×570（D）×1300（H）

工作电压 220V±10%；50Hz

电机功率 400W

安全保护 力过载保护，位移机械限位，电压过载保护

重量(kg) 100

2.设备标准配置

3.设备详述

DSC-500控制器介绍

电气的核心是本公司的专用于试验机的DSC-500型控制器，基于DSP的试验技术开发用于满足GB/T228.1试验的DSC－500型控制器，其具有全数字控制、多信道采集等功能。该系统功能强大，数据处理准确，操作简单，使用维护方便

DSC－500型控制器性能特点：

1)高集成度、强大的控制、数据处理能力、高可靠性。

2)三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。

3)三路高精准24位模拟信号采集系统，，最高可达1200HZ采集频率、20bit分辨率。

4)三路高速数字采集通道，用于采集光电编码器、光栅尺等正交脉冲信号，最高信号采集频率可达4MHz。

5)集成高速FPGA模块，可实现多路信号同步采集，试验结果更精确。

6)数字输出接口可输出0~2MHZ脉冲信号，模拟输出接口可输出16位精度-10V~+10V电压信号，可用于伺服电机、伺服阀等执行器的控制。

7)RS232串口通讯，通讯速率为115200bps，抗干扰能力强，同时提供USB接口便于与不带RS232接口的电脑通。

8)带LCD显示屏的手控盒，可与软件同步显示力和位移，操作方便

9)采用带锁定功能接插件，坚固耐用，不易脱落。接口特性可由软件在线设置。各接口布局工整合理，插拔方便。

10)具备完善的限位保护、超载保护、急停等安全保护功能。

软件介绍

1)设计理念：TestMaster软件简洁，操作方便，功能强大。

2)适用范围：适用于电子万能试验机、液压万能试验试验机、电子压力试验机和液压压力试验机等。

3)试验参数表格：支持横向显示和纵向显示随意切换，用户参数/结果参数隐藏和显示，表格数据复制功能。

4)界面布局：支持自定义界面布局，显示通道可放置于顶部和底部，曲线和参数表格可用鼠标自由拖动缩放，软件自动记忆布局设置。

5)曲线：支持任意缩放、平移、遍历等操作，试验过程中切换坐标类型，支持保存和打印曲线。

6)报告：支持用户自定义报告模板，可将报告导出为多种格式，如：Word、Excel等。

7)数据修约：软件中所有数据显示均满足修约，如参数表格、试验报告等。

8)数据查询：支持即查即显，即查询后即可显示方案中的参数结果和数据曲线，显示数量无限制。

9)重新计算：试验结束后，可修改试验参数，重新计算结果。

10)扩展：可连接多种附件，如：千分表、全自动引伸计、高温温箱等。

11)试验标准：支持海量试验标准，满足各行各业试验需求，用户可自定义试验标准和方案。

12)联网：支持多种联网接口，如：三和、德阳、PKPM、富思特、同丰、蓝宇、云画、华岩、天相等。

4.准备工作

场地

1)试验机周围应留有不小于0.7m的空间，工作环境整洁，无灰尘；

2)放置试验机的地面应平整，且有足够的强度，能承受≥2000kg重量；

3)若需要打地基，需按照太思特提供的图纸提前打好地基，等设备就位后浇筑地脚螺栓。

搬运

4)设备在搬运过程中，绝对不允许倾斜度大于30°，更不允许将设备倾倒运输；

5)在搬运过程中注意安全，有条件的单位一定要使用搬运器械，没有条件的单位在搬运过程中一定要向工作人员强调安全，不要压、挤伤手脚；

6)设备搬运过程中，应保持平稳，不允许有大的震动。

电源

单相220V电源及相应插排一个，要求不少于四个插孔；
