性能特点
•光学系统：有限远色差校正光学系统，图像质量好
•目镜及物镜，a）高眼点平场目镜PL10X,线视场数18mm,提供宽阔平坦的观察空间，可安装各类测微尺
b） 长工作距离专业消色差金相物镜
c） 无盖玻片设计，像质优良
•照明系统，落射式柯拉照明，并设计防反射结构，有效防止反射光线的干扰，从而使成图像更清晰，视场衬度更好
•采用自适应式宽电压100V-240V, 6V/30W卤素灯，灯丝中心可调，光强连续可调，照明更加充足，有效提高图像的质量
•载物台：复合式机械移动平台，低手位同轴调节，并在机械平台上附&180mm x 145mm的平板平台，便于放置较大尺寸的样品
•附件，a）照明光路中可加入黄、绿、蓝、白四种滤色片，为观察各种样品提供不同色度的照明
b） 照明光路中可加入起偏镜和检偏镜，实现偏光观察
c）起偏镜±25。可调，能有效调整正交态或视场衬度
物镜参数表
类别 | 倍率 | 数值孔径（N.A.） | 工作距离（W.D ） | 盖玻片厚度 | 共辄据（mm） |
专长工作距平场消色差 金相物镜 | 5X | 0.13 | 15.5mm | 0 | 195 |
10X | 0.25 | 8.7mm | 0 | 195 |
20X | 0.40 | 8.8mm | 0 | 195 |
50X | 0.60 | 5.10mm | 0 | 195 |
100X | 0.80 | 2.00mm | 0 | 195 |
目镜参数表
1—I Zic 目現 | PL10X/18 | PL10X/18R | WF15X/13 | WF15X/13R | WF20X/10 | WF20X/10R |
视场数 | 18mm | 18mm | 13mm | 13mm | 10mm | 10mm |

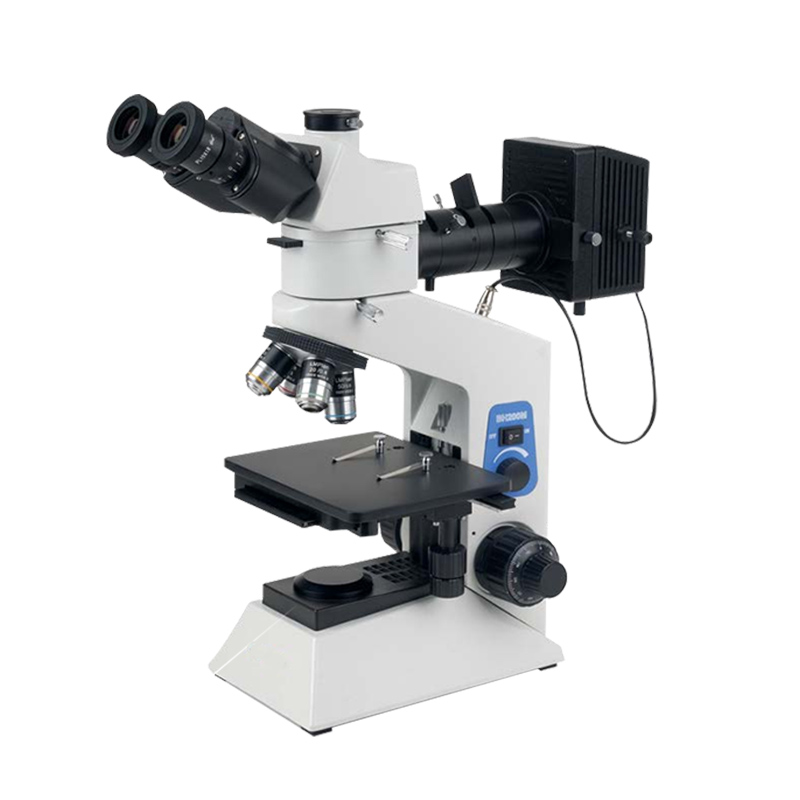

JX-200MR系列正置金相显微镜配置
光学系统 | 有限远色差校正光学系统 |
观察筒 | 标配：铉链式双目，30°倾斜，360°旋转，视度可调 |
选配，钗链式三目，30。倾斜，360°旋转，视度可调 |
目镜 | 高眼点平场目镜PL10X/18 mm |
物镜 | 长工作距离平场消色差专业金相物镜5X、10X、20X、50X、100X |
转换器 | 标配：四孔转换器 |
选配：五孔转换器 |
调焦机构 | 粗微调同轴调焦机构，带有松紧调节和上限位装置，粗调行程：25mm,微调精度:0.002mm |
载物台 | 双层机械载物台，尺寸：140mm x132mm （附180mm x 145mm平板平台） |
照明系统 | 反射式柯拉照明，自适应宽电压100V-240V, 6V/30W卤素灯，光强连续可调 |
附件 | 可调焦C接口，偏光附件：起偏镜插板、检偏镜插板 |
JX-200MR系列正置金相显微镜配置表
配 置 | 整机型号 |
部件 | 规格 | JX-200MR | JX-200MRT |
目镜 | 平场目镜PL10X/18 | •• | •• |
平场目镜PL10X/18R测微尺 | ○○ | ○○ |
高眼点大视野目镜WF15X/13 | ○○ | ○○ |
高眼点大视野目镜WF15X/13R测微尺 | ○○ | ○○ |
高眼点大视野目镜WF20X/10 | ○○ | ○○ |
高眼点大视野目镜WF20X/10R测微尺 | ○○ | ○○ |
金相物镜 | 长工作距专业平场消色差金相物镜5X | •• | •• |
长工作距专业平场消色差金相物镜10X | •• | •• |
长工作距专业平场消色差金相物镜20X | ○○ | ○○ |
长工作距专业平场消色差金相物镜50XS （弹簧） | •• | •• |
长工作距专业平场消色差金相物镜100XS （弹簧） | ○○ | ○○ |
观察筒 | 30°斜筒，钗链式双目，360°旋转 | •• | •• |
30°斜筒，钗链式双目，360°旋转 | ○○ | ○○ |
机架 | 低位同轴粗微动调焦镜架，行程25mm,微调精度0.002mm,带有粗调松紧调节装置和随机限位装置 | •• | ○○ |
低位同轴粗微动调焦镜架，行程25mm,微调精度0.002mm,带有粗调松紧调节装置和随机限位装置，内置 6V30W透射光照明，上下照明切换 | ○○ | •• |
转换器 | 四孔转换器 | ○○ | ○○ |
五孔转换器 | •• | •• |
载物台 | 140mmX132mm双层机械移动平台，附180mmX145mm平板平台，便于放置大尺寸样品 | •• | ○○ |
140mmX132mm双层复合机械移动平台，移动范围：76mmX56mm；精度：0.1mm | ○○ | •• |
光源 | 落射照明系统，100V-240V宽电压，亮度连续可调，带可变孔径光阑和视场光阑 | •• | •• |
卤素灯6V/30W (philips 5761) | •• | •• |
滤色片 | 黄色滤色片 | ○○ | ○○ |
绿色滤色片 | ○○ | ○○ |
蓝色滤色片 | •• | •• |
中性滤色片 | ○○ | ○○ |
C型适配器 | 1XCTVC接口，焦距可调 | ○○ | ○○ |
1/2CTV （ 0.5X ） C接口，焦距可调 | ○○ | ○○ |
1/3CTV （ 0.35X ） C接口，焦距可调 | ○○ | ○○ |
摄影附件 | 摄影接筒（带PK卡口或MD卡口）3.2x摄影目镜 | ○○ | ○○ |
数码摄影接筒（专用C接口及中继镜） | ○○ | ○○ |
偏光附件 | 起偏镜插片 | ○○ | ○○ |
检偏镜插片 | ○○ | ○○ |
