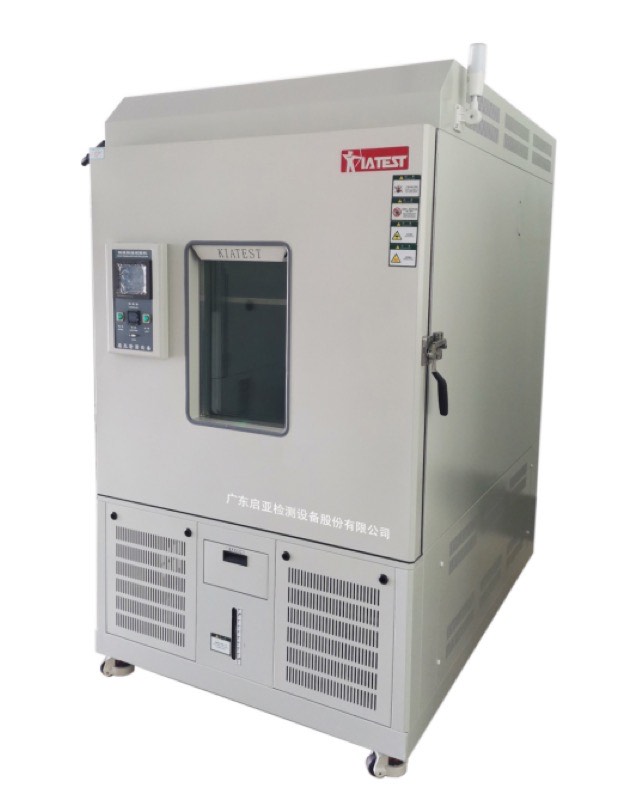

1000L-高低温试验箱-QHL-1000L

本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存

容积、重量和尺寸

内箱有效尺寸

1000×1000×1000（mm）    W×D×H

外形空间

约1200×1900×2000（mm）   W×D×H

重    量

约1200㎏

工作噪音

≤75db在机台正前方离机台1米并离地面1.2米处测量

功率、电流和供电电源

最大功率

13KW

供电条件

和电源

AC380V三相四线制+保护接地；电压允许波动范围±10%V；

频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源；

性能指标

使用环境条件

1、环境温度为5～30℃、相对湿度≤85%R.H；

2、安装场地必须是平坦无振动之地面；

3、设备需远离热源及易燃、易爆物质；

4、安装位置不能受阳光直接照射，并维持室内空气流通；

5、设备安装场地需清洁，不能安装在灰尘较多的地方或排尘口等

温度范围

温度范围：-40℃～+150℃

控制精度

温度分辨率：0.01℃

温度偏差：  ±2℃

温度均匀度：≦±2℃

温度波动度：±0.5℃

升降温速率

升温时间： ≥3-5℃ /min（平均）

降温时间： ≥0.7-1℃ /min（平均）

注：每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源热负载

注：以上性能指标是在环境温度为+25℃、相对湿度≤85％R.H、无试样条件下测得的数值。

执行标准及试验满足条件

1. GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法 试验A：低温

2. GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温

3. GJB150.3A－2009            高温试验方法

4. GJB150.4A－2009             低温试验方法

5. GB2423.22-2008电工电子产品环境试验 第2部分 试验方法 试验Nb：规定温度变化速率的温度变化

6. GBT 2424.5-2006 电工电子产品环境试验 温度试验箱性能确认

7. GB/T 10589-2008 低温试验箱技术条件

8. GB/T2423.3-2008(IEC68-2-3)

13.GBT 2424.6-2006 电工电子产品环境试验 温度 试验箱性能确认

14.GBT 2424.7-2006 电工电子产品环境试验 试验A和B(带负载)温度试验箱的测量

结  构  特  征

箱体结构

内箱材质：SUS304#不锈钢板， 1.2mm厚；

外箱材质：冷轧钢板烤漆处理， 1.2mm厚

保温材质：硬质聚氨酯硬质发泡+玻璃纤维 100mm厚

控制箱和测试箱为整体式

密封条：硅胶密封条

箱体底部安装移动脚轮及定位脚杯

箱内设置样品架分度架及样品放置托盘架

空气循环系统

试验样品放置在测试空间内，需要保证样品表面温度的均匀性，必须对测试空间气流进行强制循环。本设备内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度散发到测试空间，从而达到均匀的控制温度的目的

箱    门

单开门、把手

防凝露电热装置

真空自动除雾透明视窗、视窗照明灯

保温层硬质聚氨酯泡沫+玻璃纤维

观察窗

透明电热膜中空钢化玻璃

测试孔

左侧1个直径50mm的测试孔

隔板

2块，间距可调，承重＜20KG/层

控制面板

控制面板安装在机台正前面，操作方便，控制面板上安装有液晶触摸屏可编程控制器、照明灯开关、总电源开关、RS-232/R485通讯接口、USB接口、WLAN接口

冷冻机械室

冷冻机组位于试验室后部，内部安装制冷机组、散热风机、排水装置等

配电控制柜

配电控制柜安装在试验室顶部，内部安装总电源断路器、控制器指令输出控制板、配电板、散热风机、超温保护器

加热系统

采用鳞片散热式加热管 P.I.D控制加热输出量达到温度平衡

制  冷  系  统

制冷方式

为了保证试验室降温速率和最低温度的要求，本试验室采用一套二元复式制冷系统，复迭式系统包括一个高温级制冷循环和一个低温级制冷循环，热量交换通过蒸发冷凝器实现

冷却方式

风冷式鳞片式冷凝器

制冷压缩机

采用进口低温压缩机

蒸发器

翅片管式换热器

蒸发冷凝器

采用高温铜钎焊的版式换热器，具有表面积小，自身能量损失小，换热效率高

节流装置

毛细管及膨胀阀

油分离器

将压缩机排出的高温高压制冷剂气体混有的冷冻油滴分离下来，并返回到压缩机曲轨腔供压缩机润滑和降温用

干燥过滤器

吸收制冷系统制冷剂中的残留水分、酸性物质，和过滤掉系统中的固休杂质颗粒、铜削等，保护膨胀阀和毛细管的正常工作，不至于发 生冰堵和脏堵

制冷剂

采用环保制冷剂R404a/R23作为本制冷系统的制冷介质

电气控制系统

控制器

触摸屏控制器

画面显示

功能

温度设定(SV)实际(PV)值直接显示

可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示

程序编辑以及图形曲线显示

具单独程序编辑画面,每页可输入4个段次温度,时间

定点或程序动作状态显示

语言转换可以切换中文/英文

7寸真彩显示屏幕

程序容量及控制功能

可使用的程序量:最大100组,1个程序可由1~99段次组合而成，容量: 1000段

可重复执行命令:每一个命令可达999次，温度斜率设定可由时间轴来设定；程序间可设定联结使用；程序之制作采对谈式操作简单；具有编辑,清除,插入等功能；组时间信号输出控制(可控制待测物ON/OFF动作)

具有9组PID参数设定

程序执行中具有跳档,保持功能

具有断电程序记忆,复电后自动启动并接续执行程序功能

资料获取,汇出,查看图形功能

PID自动演算和FUZZY控制功能

荧幕可作背光调整,可设定背光时间

荧幕显示保护功能可做定时或手动关闭设定

程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能

具有预约启动及关机功能

具有日期,时间调整功能

待机看图功能及异常处理图片说明功能

具有本地和远程通讯功能

RS-232/R485

通讯界面

可显示曲线,资料获取

可做为监控及远程控制系统

设定方式

中/英文界面、触摸式输入

运行方式

程序方式 / 定值方式

设定范围

最大温度范围上下限5℃

显示分辨率

温度：0.01℃；时间：0.1min;

断电记忆功能

可设定断电恢复模式为：热起/冷起/停止

输 入

铂电阻

软件使用环境

IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文 WindowsXP作业系统

循环风机

低噪音多翼离心风机

加热器

进口镍铬合金电加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

控制方式

抗积分饱和PID

BTC平衡调温控制方式(温度试验设备)

温度测量

PT100型铂金电阻

安  全  保  护  装  置

制冷系统

压缩机过热、过流、超压，冷凝风机过热

试验箱

极限超温，风机、电机过热继电器

电源

漏电保护，超载及短路保护

储存环境要求

设备环境温度应保持0℃～+35℃以内

安装场地要求

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源；

场地地面承重能力：不小于600kg/m2；

设备周围留有适当的维护空间。

A：不小于400mm

B：不小于400mm

C：不小于1000mm

运输方式

整机运输

验收标准及第三方检定

1.验收标准：技术指标按双方签订之“技术协议书”标准规定的方法。

2.验收方法：在需方现场进行正式验收。

3.出厂前需方如需请第三方（由国家环境试验设备质量检测中心检定并出具有效期的检验报告）参与验收，其费用由需方承担。若第一次验收不合格，经供方改进后再一次进行验收时所产生费用由供方承担。

4.客户自行委托国家环境试验设备质量检测中心检定。

1

温度控制器

威硕

2

压缩机

谷轮/比维柯

或同等品牌

3

试验室外箱

自制

4

试验室内箱

自制

5

冷凝器

台湾永强

6

蒸发器

台湾永强

7

热交换器

台湾哈雷

或同等品牌

8

R404a冷 媒

美国杜邦

或同等品牌

9

电磁阀

三花

或同等品牌

10

加液咀

台湾威科

或同等品牌

11

铜管

国产优质

或同等品牌

12

保温管

国产优质

或同等品牌

13

断路器

日本富士

或同等品牌

14

排风扇

台湾SUNON

或同等品牌

15

限温器

韩国彩虹

或同等品牌

16

调和室电机

台湾翊正

或同等品牌

17

调和室风轮

台湾翊正

或同等品牌

18

加热发热管

自制

或同等品牌

19

固态继电器

台湾阳明

或同等品牌

20

交流接触器

法国施耐德

或同等品牌

21

热超载继电器

法国施耐德

或同等品牌

22

中间继电器

日本欧姆龙

或同等品牌

23

蜂鸣器

台湾一佳

或同等品牌

24

欠逆相保护器

日本欧姆龙

或同等品牌

25

带灯自锁开关

台湾天得

或同等品牌

26

传感器

台湾松启

或同等品牌

27

控制变压器

上海奉申

或同等品牌

28

保险管

国产优质

或同等品牌

29

电源电缆

民    兴

或同等品牌

30

其    他

国产优质
