作为长期在实验室与产线一线调试、维护、标定拉力机的技术人员，我见过太多因为选型不对、操作不规范、维护不到位导致数据作废、设备损耗的问题。这篇文章从结构原理、核心部件、标准操作、精度标定、日常维护五个维度，给你一份能直接落地的拉力机全流程技术指南。

一、设备定位与适用场景

拉力机全称电子万能材料试验机，是材料力学性能检测的核心设备，可完成拉伸、压缩、弯曲、剥离、撕裂、剪切等试验，覆盖金属、塑料、橡胶、纺织、线缆、复合材料、包装膜等几乎所有工业材料。

常规机型：5kN–100kN，实验室/质检首选

大力值机型：300kN–2000kN，液压驱动，用于钢筋、型材、构件

微力机型：1N–1kN，用于薄膜、线束、生物材料

二、核心结构（技术员必懂）

一台合格拉力机，由五大系统组成，任何一环短板都会直接影响精度。

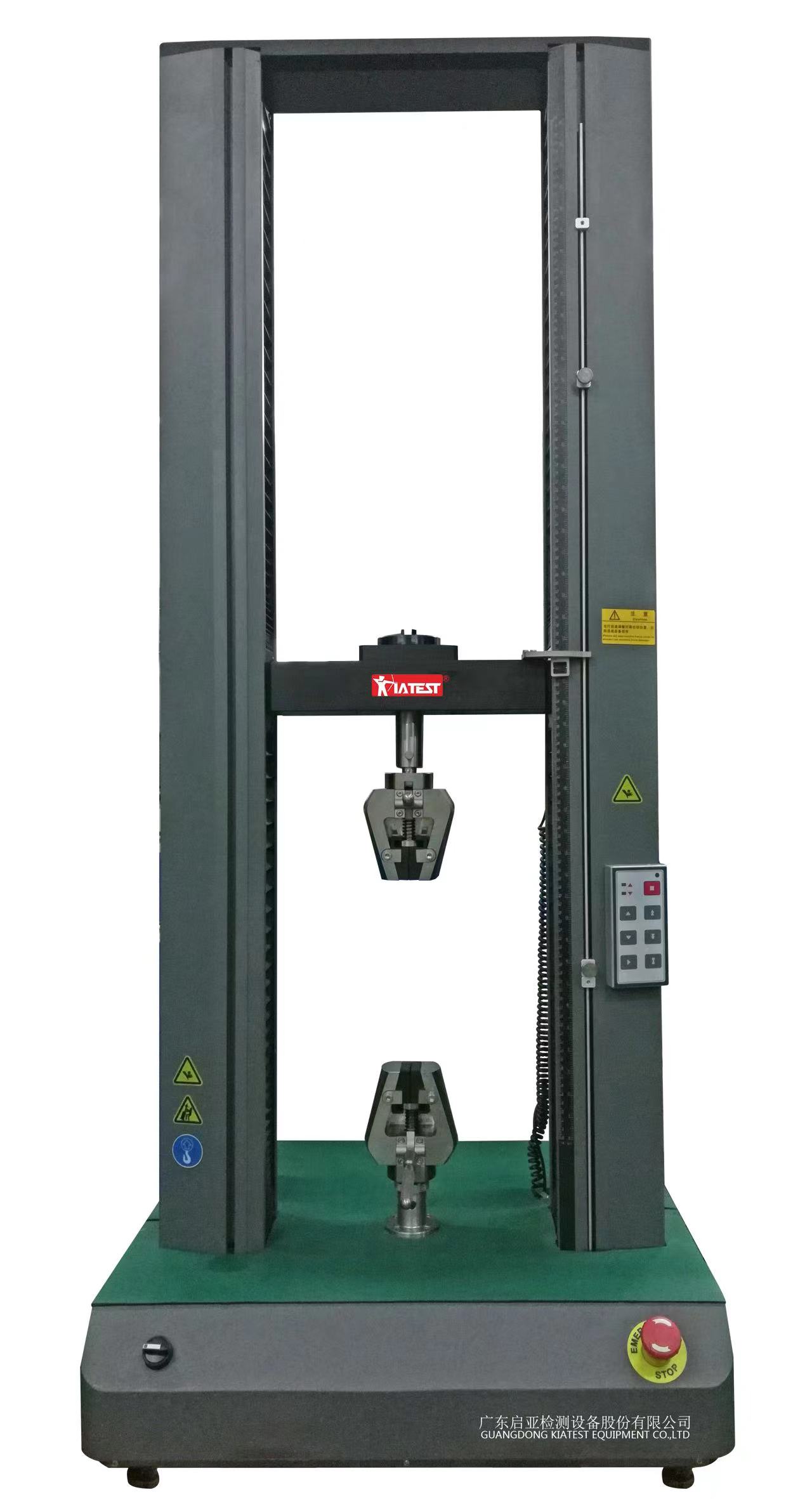

主机框架

门式高刚性结构，采用加厚钢板/铸铁，保证满负荷下不变形、不晃动。双柱/四柱结构决定稳定性，横梁刚性不足是数据波动第一元凶。

驱动与传动系统

伺服电机+精密滚珠丝杠（C3级及以上），无间隙、低噪音、寿命长

调速范围：0.001–500mm/min连续可调，满足国标不同材料速度要求

测力系统（心脏）

高精度轮辐式/S型传感器，精度等级0.5级，线性度≤±0.5%，重复性≤0.5%。传感器直接决定力值准不准，严禁撞击、过载、偏载。

测控与数据采集

闭环PID控制，16位AD采集，采样率最高1000Hz，实时捕捉屈服、断裂瞬间。可输出力-位移、应力-应变曲线，自动计算抗拉强度、屈服强度、伸长率、弹性模量。

夹具与辅具（易被忽视）

楔形夹具：金属试样防打滑

平口/气动夹具：塑料、薄膜、纺织

引伸计：高精度测量微变形，测模量、屈服必备

三、标准操作流程（技术员实操版）

1. 开机自检

开机回零，检查限位、急停、传感器零点

空载运行横梁，确认无卡顿、异响

核对检定证书在有效期

2. 试样准备与装夹

按GB/ISO/ASTM标准制备试样，测量宽度、厚度，计算截面积

严格对中，试样与加载轴线重合，杜绝偏载

夹紧力度适中：不打滑、不夹碎、不压伤试样

3. 参数设置（关键）

试验模式：拉伸/压缩/弯曲

标距、试样尺寸、速度（金属常用1–5mm/min，塑料50mm/min）

停止条件：断裂停机/定负荷停机

4. 试验执行

预加载消除间隙，再清零开始

实时观察曲线与试样状态，异常立即停机

断裂后自动保存数据，导出报告

5. 收尾

取下试样，清理夹具

横梁回位，关机断电，填写使用记录

四、精度标定与校准（技术核心）

作为技术员，保证数据可追溯是底线。

力值校准

用0.3级及以上标准测力仪串联标定，多点校验（20%/50%/80%/100%FS）

合格标准：误差≤±0.5%，回零良好，无残留力

位移校准

用光栅尺/百分表标定横梁位移，分辨率≤0.01mm

周期

常规每年1–2次；高频率使用、环境差，建议每半年一次

五、常见问题与排查（一线经验）

数据漂移：传感器零点漂移→重新清零标定；接线松动→紧固

试样打滑：夹具磨损/夹持不当→更换钳口、调整夹紧力

异响/抖动：丝杠缺油、轴承磨损→润滑、检修传动部件

过载报警：超量程→更换大量程传感器/夹具

六、日常维护（延长寿命关键）

每日：清洁台面、夹具，检查急停与限位

每周：丝杠涂抹专用润滑脂

每月：检查皮带张力、接线端子、接地

每年：全面标定、电气紧固、传动系统保养

七、技术员总结

拉力机不是“拉断就行”的设备，它是品质的标尺。从结构刚性、传感器精度，到装夹对中、标准操作、定期标定，每一个细节都决定数据是否可信。

做好规范操作+精准标定+日常维护，一台拉力机可以稳定使用8–15年，为研发、质检、生产提供可靠的力学数据支撑。
